Cuando se contrata una rehabilitación de encamisado de tubería, uno de los activos más valiosos del trabajo es el material gráfico que documenta el antes y el después. La inspección con cámara robotizada CCTV permite ver el interior de la red en ambos momentos, y la diferencia entre los dos vídeos es la mejor explicación posible de qué se ha hecho y por qué ha valido la pena. Este artículo describe qué se ve antes, qué se ve después y qué cambia técnicamente sin necesidad de apertura de zanjas.
EL ANTES: CÓMO SE VE UNA RED QUE NECESITA ENCAMISADO DE MANGA
Las redes de saneamiento que requieren rehabilitación suelen presentar diversos signos visibles durante una inspección con cámara CCTV.
Si bien el tubo puede estar estructuralmente en condiciones correctas y sin riesgo de colapso, existen ciertas deficiencias que pueden corregirse mediante tecnologías sin zanja, tales como:
- Fisuras longitudinales, circunferenciales y radiales en la pared interior de la tubería. Aparecen como líneas oscuras a lo largo del tubo. Pueden ser superficiales o profundas.
- Material como el hormigón y fibrocemento envejecido donde su revestimiento interior se encuentra en mal estado.
- Raíces que han atravesado uniones entre tramos. Se ven como cabelleras blanquecinas o marrones que cuelgan dentro del tubo.
- Hundimientos parciales: zonas donde la tubería ha cedido parte
- Uniones desplazadas: dos tramos consecutivos que ya no están alineados, con un escalón visible donde se encuentran.

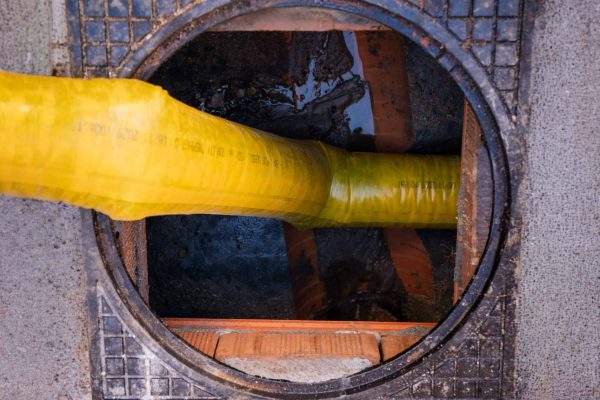

EL DESPUÉS: CÓMO SE VE UNA RED REHABILITADA CON MANGA
Tras la intervención con manga continua, la cámara muestra una superficie completamente diferente:
- Pared interior lisa, uniforme y de color claro (la resina y el material textil de la manga forman una superficie homogénea que mejora la fricción interior del tubo, reduciéndola y por lo tanto aumentando el caudal de transporte del tubo).
- Sin fisuras, sin uniones visibles, sin escalones. La rehabilitación por encamisado no tiene juntas: es un único tubo nuevo dentro del antiguo. Que actúa como falso encofrado.
- Diámetro útil casi idéntico al original. El espesor de pared de la manga es muy reducido (unos pocos milímetros), por lo que la pérdida de capacidad hidráulica es mínima y como mejora la fricción interior aumenta el caudal de transporte.
- Acometidas perfectamente delimitadas y reabiertas con su forma original (las acometidas que entran al colector se reabren con fresadora robotizada después del curado).
QUÉ CAMBIA TÉCNICAMENTE
A nivel técnico, la rehabilitación con manga continua transforma la red de varias maneras:
Estanqueidad recuperada.
La nueva manga curada es impermeable: el agua residual ya no filtra al terreno y, en sentido inverso, el terreno (con sus raíces, su humedad y su presión) ya no entra al colector.
Mejora la resistencia estructural.
La manga curada actúa como tubería estructural propia. Aunque la tubería original quede en su sitio (como camisa exterior), es la manga la que soporta la carga hidráulica. Esto es importante en colectores muy deteriorados donde la tubería original ha perdido capacidad portante.
Mantenimiento y/o aumento del caudal.
La superficie interior nueva es lisa y reduce la fricción del agua. En tuberías donde había irregularidades, el caudal recuperado puede ser hasta un 30-40% mayor que en la situación previa, aunque depende mucho del estado inicial.
Vida útil extendida.
Una manga continua bien instalada tiene vida útil de varias décadas. La estimación habitual del sector es entre 15 y 25 años.
Eliminación de la entrada de raíces.
Las raíces vivían en las uniones de la tubería antigua. Con la manga, esas uniones quedan selladas y las raíces ya no tienen punto de entrada.
QUÉ NO CAMBIA
Es importante explicar qué no cambia, para que las expectativas sean realistas:
- El trazado. La rehabilitación con manga sigue el trazado existente. No corrige una mala pendiente original ni reubica la tubería.
- El diámetro. La manga reduce ligeramente el diámetro interior (unos pocos milímetros). En tuberías muy estrechas, esto puede ser limitante; en la mayoría de los casos no afecta.
- Los puntos críticos exteriores. Si la causa del deterioro era una raíz de árbol situada justo al lado de la tubería, la manga sella la entrada, pero no elimina la raíz exterior. Es importante evaluar si conviene tratar también el árbol o reubicar el colector.
EL VÍDEO DEL ANTES Y DESPUÉS COMO ACTIVO
Para una comunidad, los dos vídeos son un activo documental valioso. Sirven para:
- Justificar la derrama aprobada en junta: los vecinos ven qué problema había y qué se ha hecho.
- Soporte ante el seguro de hogar si en el futuro hay reclamaciones.
- Documentación en compraventa: si una vivienda se vende años después, poder acreditar que el bajante o el colector fueron rehabilitados profesionalmente añade valor.
- Decisión técnica sobre próximas intervenciones: comparar el estado actual con el de hace 5 años permite planificar el mantenimiento.
CONCLUSIÓN
El antes y después de la rehabilitación de tuberías por encamisado con manga continua es la forma más clara de explicar a una comunidad de vecinos qué se ha contratado y qué se ha conseguido. La diferencia entre las dos imágenes (una red dañada y una red reparada sin abrir zanja) es la prueba visual de que la inversión en rehabilitación tiene sentido frente a aceptar un deterioro progresivo que conlleve a una obra civil con sus correspondiente costes y afecciones.
